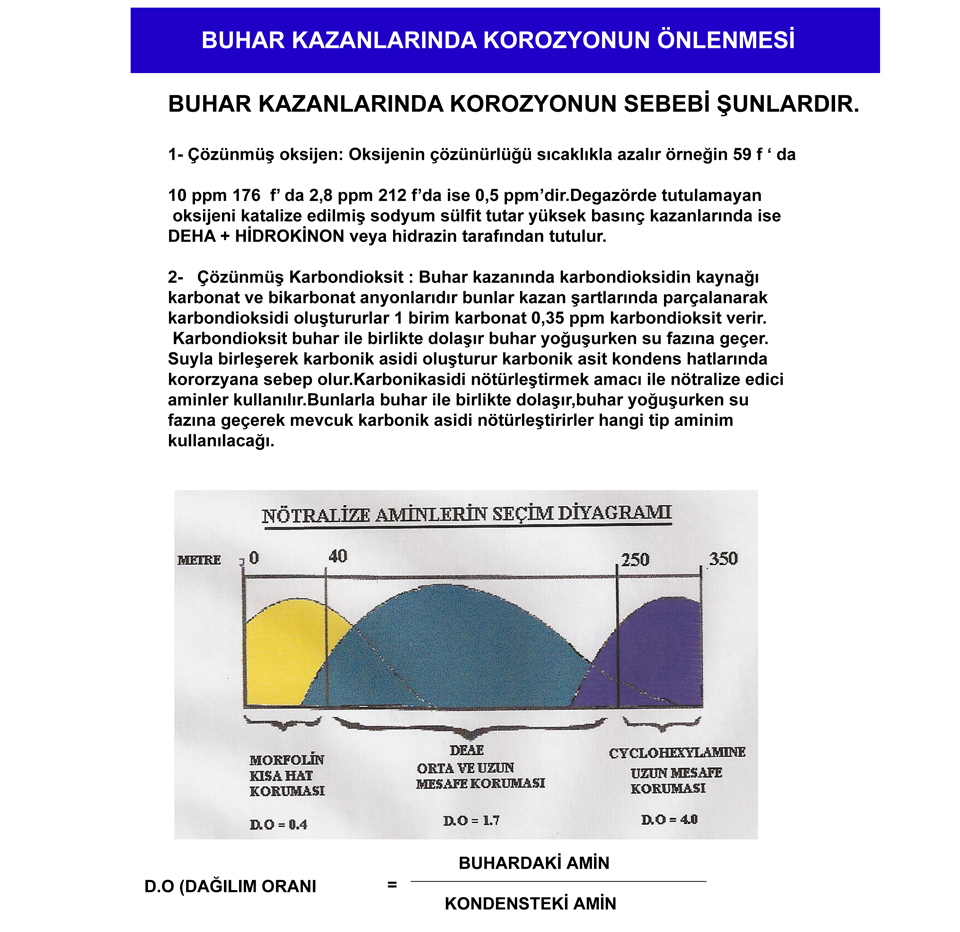

BUHAR KAZANLARINDA KOROZYONUN ÖNLENMESİ



BUHAR KAZANLARINDA KOROZYONUN SEBEBİ ŞUNLARDIR.



1- Çözünmüş oksijen: Oksijenin çözünürlüğü sıcaklıkla azalır örneğin 59 f ‘ da 10 ppm 176  f’ da 2,8 ppm 212 f’da ise 0,5 ppm’dir.Degazörde tutulamayan oksijeni katalize edilmiş sodyum sülfit tutar yüksek basınç kazanlarında ise DEHA + HİDROKİNON veya hidrazin tarafından tutulur.



2-   Çözünmüş Karbondioksit : Buhar kazanında karbondioksidin kaynağı karbonat ve bikarbonat anyonlarıdır bunlar kazan şartlarında parçalanarak karbondioksidi oluştururlar 1 birim karbonat 0,35 ppm karbondioksit verir. Karbondioksit buhar ile birlikte dolaşır buhar yoğuşurken su fazına geçer.Suyla birleşerek karbonik asidi oluşturur karbonik asit kondens hatlarında kororzyana sebep olur.Karbonikasidi nötürleştirmek amacı ile nötralize edici aminler kullanılır.Bunlarla buhar ile birlikte dolaşır,buhar yoğuşurken su fazına geçerek mevcut karbonik asidi nötürleştirirler hangi tip aminim kullanılacağı.















                                                BUHARDAKİ AMİN

D.O (DAĞILIM ORANI=



                                                KONDENSTEKİ AMİN

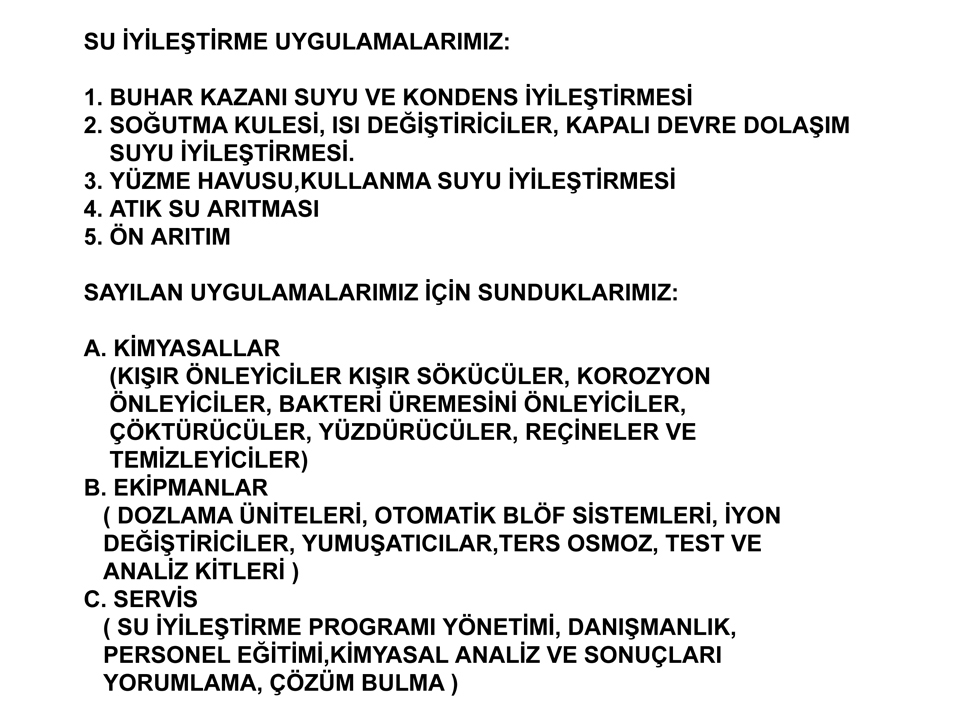

SU İYİLEŞTİRME UYGULAMALARIMIZ:



  1. BUHAR KAZANI SUYU VE KONDENS İYİLEŞTİRMESİ
  2. SOĞUTMA KULESİ, ISI DEĞİŞTİRİCİLER, KAPALI DEVRE DOLAŞIM

SUYU İYİLEŞTİRMESİ.

  1. YÜZME HAVUSU,KULLANMA SUYU İYİLEŞTİRMESİ
  2. ATIK SU ARITMASI
  3. ÖN ARITIM



SAYILAN UYGULAMALARIMIZ İÇİN SUNDUKLARIMIZ:



  1. KİMYASALLAR

(KIŞIR ÖNLEYİCİLER KIŞIR SÖKÜCÜLER, KOROZYON

ÖNLEYİCİLER, BAKTERİ ÜREMESİNİ ÖNLEYİCİLER,

ÇÖKTÜRÜCÜLER, YÜZDÜRÜCÜLER, REÇİNELER VE

TEMİZLEYİCİLER)

  1. EKİPMANLAR

( DOZLAMA ÜNİTELERİ, OTOMATİK BLÖF SİSTEMLERİ, İYON DEĞİŞTİRİCİLER, YUMUŞATICILAR,TERS OSMOZ, TEST VE

ANALİZ KİTLERİ )

  1. SERVİS

( SU İYİLEŞTİRME PROGRAMI YÖNETİMİ, DANIŞMANLIK,

PERSONEL EĞİTİMİ,KİMYASAL ANALİZ VE SONUÇLARI YORUMLAMA, ÇÖZÜM BULMA )

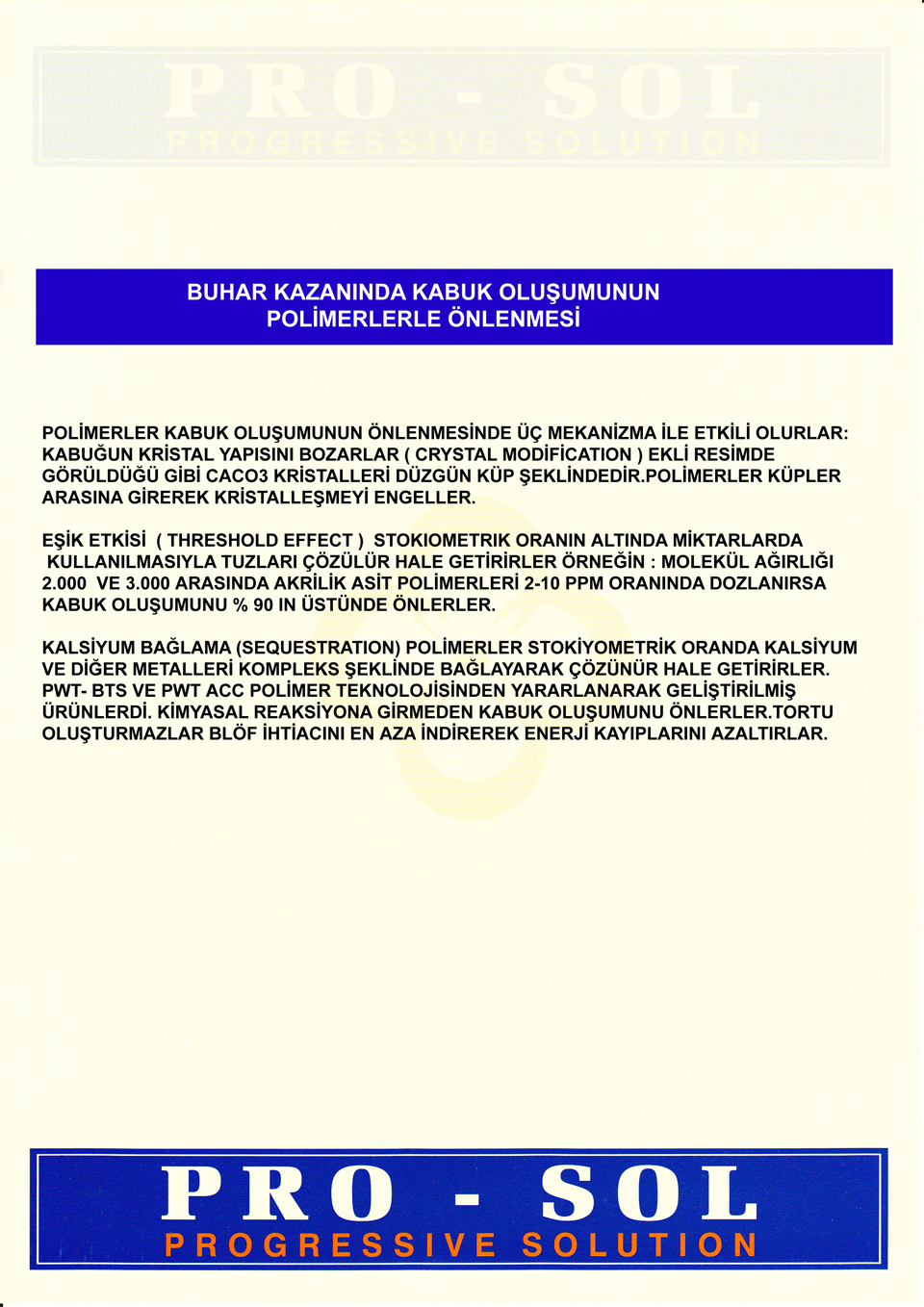

BUHAR KAZANINDA KABUK OLUŞUMUNUN

POLİMERLERLE ÖNLENMESİ



POLİMERLER KABUK OLUŞUMUNUN ÖNLENMESİNDE ÜÇ MEKANİZMA İLE ETKİLİ OLURLAR:

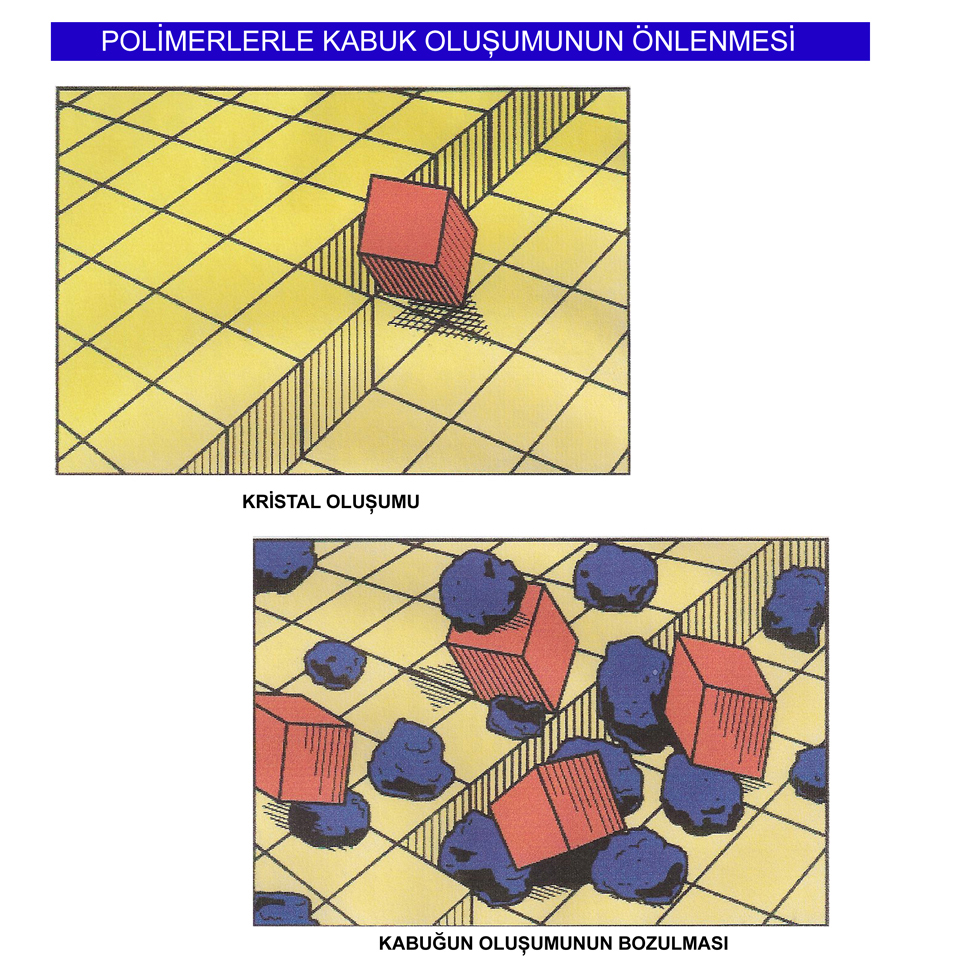

KABUĞUN KRİSTAL YAPISINI BOZARLAR ( CRYSTAL MODİFİCATION ) EKLİ RESİMDE GÖRÜLDÜĞÜ GİBİ CACO3 KRİSTALLERİ DÜZGÜN KÜP ŞEKLİNDEDİR.POLİMERLER KÜPLER ARASINA GİREREK KRİSTALLEŞMEYİ ENGELLER.











BUHAR KAZANINDA KABUK OLUŞUMUNUN

POLİMERLERLE ÖNLENMESİ



POLİMERLER KABUK OLUŞUMUNUN ÖNLENMESİNDE ÜÇ MEKANİZMA İLE ETKİLİ OLURLAR:

KABUĞUN KRİSTAL YAPISINI BOZARLAR ( CRYSTAL MODİFİCATION ) EKLİ RESİMDE GÖRÜLDÜĞÜ GİBİ CACO3 KRİSTALLERİ DÜZGÜN KÜP ŞEKLİNDEDİR.POLİMERLER KÜPLER ARASINA GİREREK KRİSTALLEŞMEYİ ENGELLER.



EŞİK ETKİSİ  ( THRESHOLD EFFECT )  STOKIOMETRIK ORANIN ALTINDA MİKTARLARDA KULLANILMASIYLA TUZLARI ÇÖZÜLÜR HALE GETİRİRLER ÖRNEĞİN : MOLEKÜL AĞIRLIĞI

2.000  VE 3.000 ARASINDA AKRİLİK ASİT POLİMERLERİ 2-10 PPM ORANINDA DOZLANIRSA KABUK OLUŞUMUNU % 90 IN ÜSTÜNDE ÖNLERLER.



KALSİYUM BAĞLAMA (SEQUESTRATION) POLİMERLER STOKİYOMETRİK ORANDA KALSİYUM

VE DİĞER METALLERİ KOMPLEKS ŞEKLİNDE BAĞLAYARAK ÇÖZÜNÜR HALE GETİRİRLER.

PWT- BTS VE PWT ACC POLİMER TEKNOLOJİSİNDEN YARARLANARAK GELİŞTİRİLMİŞ

ÜRÜNLERDİ. KİMYASAL REAKSİYONA GİRMEDEN KABUK OLUŞUMUNU ÖNLERLER.TORTU

OLUŞTURMAZLAR BLÖF İHTİACINI EN AZA İNDİREREK ENERJİ KAYIPLARINI AZALTIRLAR.







BUHAR KAZANINDA KABUK OLUŞUMU VE ÖNLENMESİ



BESİ SUYUNDA BULUNAN METALLERİN ÇÖKMESİ İLE KABUK VE BİRİKİNTİLER OLUŞUR. SUDA ÇÖZÜNMÜŞ ANORGANİK TUZLAR, AŞIRI DOYMUŞ ÇÖZELTİDEN KRİSTALİZE OLARAK ISI

TRANSFER YÜZEYLERİNE ÇÖKERLER. BAZILARI YÜZEYE KUVVETLE YAPIŞARAK KAZINMASI ZOR KABUK TABAKASI OLUŞTURURLAR. KABUK OLUŞUMUNUN KİMYASI ÇOK KARMAŞIKTIR. ETKİYEN EN ÖNEMLİ FAKTÖRLER SICAKLIK, PH, KONSANTRASYON VE TUZLARIN TİPİDİR. BAŞLICA KABUK OLUŞTURAN KİMYASALLAR VE ÖZELLİKLERİ AŞAĞIDA AÇIKLANMIŞTIR.



      CACO3  ( CALCITE ) YÜKSEK SICAKLIK VE PH İLE ÇÖZÜNÜRLÜĞÜ AZALIR.ASİTLERDE ÇÖZÜNÜR. KALSİYUM BİKARBONATIN ISININ ETKİSİYLE PARÇALANMASINDAN OLUŞUR. KABUK OLUŞUMUNA KATILIR.TORTU OLUŞTURUR.



   CASO4, CASO4.2H20 (GYPSUM) YÜKSEK SICAKLIK VE DÜŞÜK PH ‘DA DAHA AZ ÇÖZÜNÜR.

( CASO4 < 500000 PPM ) ÇÖZÜNÜRLÜĞÜ CACO³ DAN DAHA FAZLADIR.KABUK OLUŞUMUNA KATILIR. GRİ RENKLİDİR.ÇİMENTOYA BENZER. ASİTLERDE ÇÖZÜNMEZ.



      CA3 (PA4)2 YÜKSEK SICAKLI VE PH DA AZ ÇÖZÜNÜR. SARIMSI.

      CA10 (OH)’ (PO4) 6 HYDROXYAPTITE  ŞARTLANDIRILABİLİR.KABUK OLUŞTURMADAN TORTU OLUŞTURUR.

MG (OH)2 (BRUCITE) VE 3MGO .2Sİ02. 21120 (SERPENTINE): KONTROLLU ŞARTLARDA KABUK OLUŞTURMADAN TORTU OLUŞTURUR.



FE304 MAGNTITE

FE203 HEMATITE

CU,CU2O,CUO



KABUK OLUŞUMUNUN ÖNLENMESİ



EN FAZLA PROBLEM CASO4 KABUĞUDUR 1930 LARDA NA2CO3 KAZAN SUYUNA BESLENEREK

CACO3 ÇÖKELTİSİ OLUŞTURULMAKTAYDI. ANCAK NA2CO3 YÜKSEK BASINÇ VE SICAKLIKLA

NAOH VE C02 PARÇALANIR.SONRALARI KAZAN SUYUNA FOSFAT BESLENEREK KALSİYUM FOSFAT TORTUSU OLUŞTURULDU FOSFATLARIN ÇÖZÜNÜRLÜĞÜ, KARBONATLARDAN DAHA FAZLADIR. İLAVE OLARAK UYGUN ŞARTLAR SAĞLANIRSA ISI TRANSFER YÜZEYLERİNE YAPIŞMADAN TORTU OLUŞTURMALARI SAĞLANIR.OLUŞAN TORTU BLÖF İLE SİSTEM DIŞINA ATILIR. MAGNESYUM İSE KONTROLLU ŞARTLARDA MG(0H)2 VEYA SERPENTINE OLARAK ÇÖKTÜRÜLÜR. POLİMERLER BU ÇÖKELTİLERİ DISPERS ETMEKTE ETKİLİDİR.

ÇÖKEN TORTULAR BLÖF İLE SİSTEM DIŞINA ATILIR BLÖF ENERJİ KAYBINA YOL AÇMASINA RAĞMEN FOSFAT TORTUSUNU ATMAK GEREKTİĞİ İÇİN MİNİMİZE EDİLEMEZ. REAKSİYON DENKLEMLERİ AŞAĞIDA VERİLMİŞTİR.



CASO4 +  NA2CO3---CACO3 + NA2SO4

CA(HCO3)2 ----CACO3 + H2O + CO2

NA2CO3 + H2O ---- 2NAOH + CO2

MGCO3 + 2NAOH --- MG(OH)2 NA2CO3



10CACO3 + 2NAOH + 6NA2PO4 --- CA10(OH)2(PO4) 6 HYDROXYAPATİTE

HYDROXYAPATİTE VE MG(OH)2 SİLKA VARSA 3MGO.SİO2.H20 SERPENTİNE EN KOLAY KABUK OLUŞTURMADAN TORTU YAPAN BİLEŞİKLERDİR.

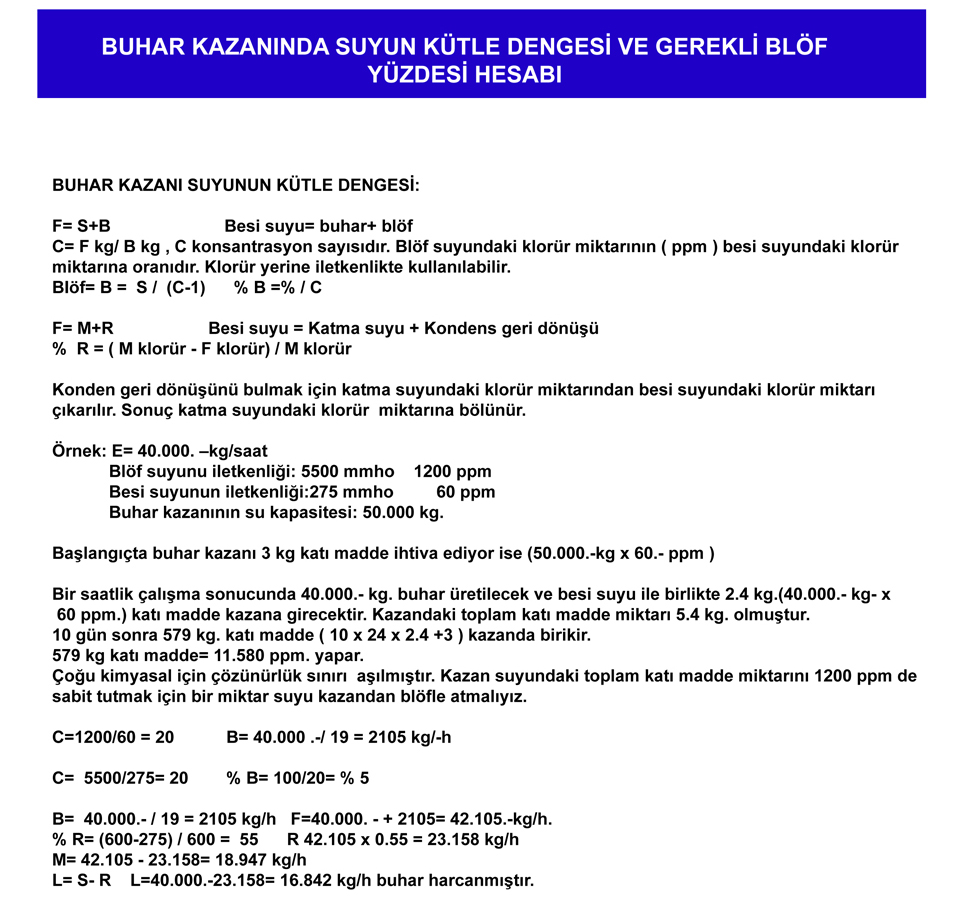

BUHAR KAZANI SUYUNUN KÜTLE DENGESİ:



F= S+B                        Besi suyu= buhar+ blöf

C= F kg/ B kg , C konsantrasyon sayısıdır. Blöf suyundaki klorür miktarının ( ppm ) besi suyundaki klorür miktarına oranıdır. Klorür yerine iletkenlikte kullanılabilir.

BIöf= B =  S /  (C-1)      % B =% / C



F= M+R                    Besi suyu= Katma suyu + Kondens geri dönüşü

%  R= ( M klorür - F klorür) / M klorür



Konden geri dönüşünü bulmak için katma suyundaki klorür miktarından besi suyundaki klorür miktarı çıkarılır. Sonuç katma suyundaki klorür  miktarına bölünür.

Örnek: E= 40.000. –kg/saat

            Blöf suyunu iletkenliği: 5500 mmho    1200 ppm

            Besi suyunun iletkenliği:275 mmho         60 ppm

            Buhar kazanının su kapasitesi: 50.000 kg.



Başlangıçta buhar kazanı 3 kg katı madde ihtiva ediyor ise (50.000.-kg x 60.- ppm )

Bir saatlik çalışma sonucunda 40.000.- kg. buhar üretilecek ve besi suyu ile birlikte 2.4 kg.(40.000.- kg- x 60 ppm.) katı madde kazana girecektir. Kazandaki toplam katı madde miktarı 5.4 kg. olmuştur.

10 gün sonra 579 kg. katı madde ( 10 x 24 x 2.4 +3 ) kazanda birikir.

579 kg katı madde= 11.580 ppm. yapar.

Çoğu kimyasal için çözünürlük sınırı  aşılmıştır. Kazan suyundaki toplam katı madde miktarını 1200 ppm de sabit tutmak için Bir miktar suyu kazandan blöfle atmalıyız.



C=1200/60 = 20           B= 40.000 .-/ 19 = 2105 kg/-h



C=  5500/275= 20        % B= 100/20= % 5



B=  40.000.- / 19 = 2105 kg/h   F=40.000. - + 2105= 42.105.-kg/h.

% R= (600-275) / 600 =  55      R 42.105 x 0.55 = 23.158 kg/h

M= 42.105 - 23.158= 18.947 kg/h

L= S- R    L=40.000.-23.158= 16.842 kg/h buhar harcanmıştır.
